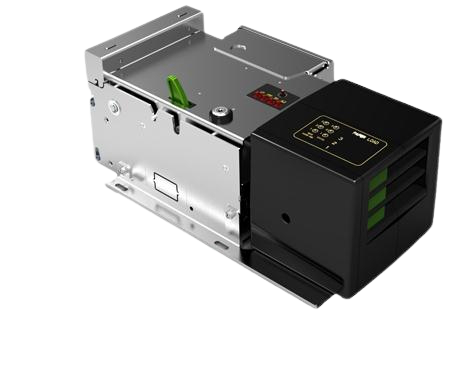

Билетопечатающее устройство KPM-300

НАЗНАЧЕНИЕ

Билетопечатающее устройство KPM-300 предназначено для оформления проездных документов на универсальных бланках ОАО «РЖД». Устройство работает в составе транзакционных терминалов самообслуживания по продаже и регистрации ЖД билетов системы «Экспресс-3»..

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Принцип печати - фиксированная термоголовка. Срок службы печатающей головки 100 км/100 млн. импульсов.
• Разрешающая способность - 203 точек на дюйм (8 точек/мм).
• Скорость печати - высокое качество >120 мм/сек., обычное качество > 200 мм/сек., высо-кая скорость > 250 мм/сек.
• Ширина носителя от 45 мм до 83мм.
• Плотность бумаги 70 – 255 г/м2
• Кодирование алфавитно-цифровой информации и управляющих символов осуществляет-ся по кодовой таблице КОИ-7
• Плотность печати: 12 сим/дюйм, 15 сим/дюйм, 20 сим/дюйм .
• Размеры символов:
  • При плотности 12 сим/дюйм – 2,25Х3 мм
  • При плотности 15 сим/дюйм – 1,75Х3 мм
  • При плотности 20 сим/дюйм – 1,25Х3 мм
• Междустрочный интервал – 3,75 мм
• Устройство поддерживает специальную систему команд, данную в руководстве програм-миста.
• БПУ обеспечивает определение типа носителя, находящегося в зоне печати.
• Устройство имеет встроенный сканер для считывания линейного штрих-кода типа CODE 39, CODE 128 .
• После окончания печати БПУ осуществляет отрыв бланка по реперной метке при полу-чении соответствующей команды из АСУ «Экспресс».
• Билетопечатающий принтер обеспечивает формирование и передачу в блок управления Терминала результата печати на любом из типов носителей.
• Билетопечатающий принтер обеспечивает печать на универсальном бланке шаблонов разметки документов в соответствии с командами управления печатью АСУ «Эскпресс-3».
• Билетопечатающий принтер обеспечивает формирование и нанесение на универсальный бланк двумерного штрихового кода типа PDF-417.
• В билетопечатающем принтере обеспечена возможность гибкой настройки следующих параметров универсального бланка без изменения программного обеспечения принтера:
  • длины универсального бланка;
  • ширины универсального бланка;
  • позиции начала печати текста;
  • координат размещения одномерного штрихового кода, размещенного на оборотной стороне универсального бланка;
  • межстрочного интервала.
• БПУ имеет дисплей, обеспечивающий отображение информации:
  • о готовности принтера к работе;
  • о состоянии принтера.
• Средняя наработка на отказ не менее 550 000 ч. при коэффициенте загрузки 0.2. и не ме-нее 35 млн. отработанных кодовых комбинаций.
• Средний срок службы не менее 5 лет с учетом проведения восстановительных работ.
• Электропитание устройства осуществляется от однофазной сети переменного тока напряжением 220 В и частотой переменного тока 50 - 60 Гц. Устройство сохраняет рабо-тоспособность при плавном и скачкообразном отклонении питающего напряжения от -15% до +10% и частоты ±1Гц от номинального значения.
• Потребляемая мощность не более 750 Вт, в режиме печати и не более 15 Вт, в режиме ожидания.
• Рабочая температурный диапазон 0ºС - 50 ºС.
• Относительная влажность 10%-85% без конденсата.
• Температура хранения -20 ºС - +70 ºС.
• Относительная влажность хранения 10%-90% без конденсата.
• Габаритные размеры устройства не более 216x254x257 мм.
• Масса устройства не более 3,7 кг.
• Подключение устройства к ПК терминала обеспечивается с помощью кабеля связи длиной до 5 м по интерфейсу RS232.
• Управление осуществляется с помощью специального набора ко-манд.
